Цветовые модели МКО


4.3.1 CIE 1931 XYZ

Это цветовое пространство уже рассматривалось; оно является основным цветовым пространством для колориметрического измерения и базисом для других цветовых пространств МКО. Оно имеет преимущество строго определенного и международного эталона. Между тем, являясь удобным для представления описания существующих измеряемых цветов, его не особенно легко использовать для определения новых цветов. Это потому, что основные цвета являются невидимыми цветами; в то время как они всегда положительны, оси находятся вне амплитуды видимого цвета, как может быть замечено на рисунке 29.

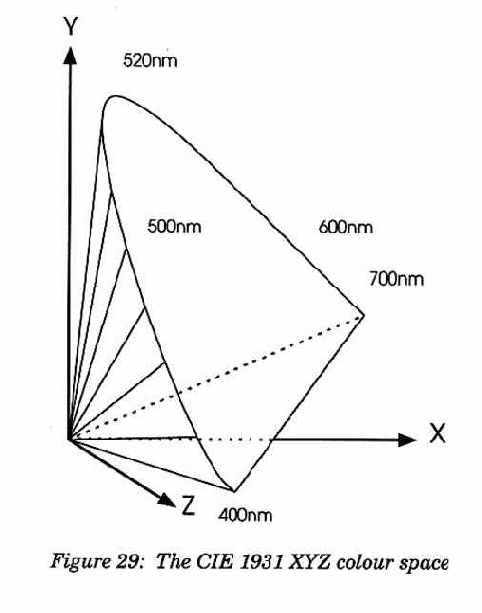

Рисунок 29: МКО 1931 XYZ цветовое пространство

4.3.2 1976 CIELUV

Если яркость цвета градуирована относительно некоторого белого цвета, то получается относительная шкала яркости от 0 до 100 % (черный к белому). Измеряемая яркость, однако, не соответствует полностью воспринимаемой светлоте; шкала выглядит заметно не однородной, со всеми темными цветами, скопившимися в одном конце. МКО рекомендовал нелинейную формулу для светлоты L*, которая соответствует более близко воспринимаемому ощущению. В среднем 50% серого встречается в L*=50. Внешний вид шкал яркости, построенных из яркости и светлоты, показан на графике ниже.

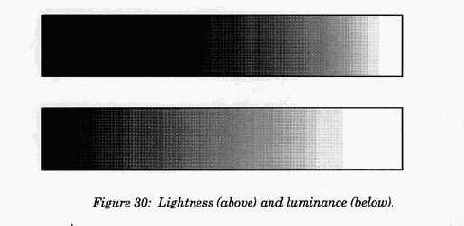

Рисунок 30: Светлота (выше) и яркость (ниже).

L* = 116 (Y/Yw)1/3- 16 для большинства значений Y (Y/Yw > 0.008856) или

L* = 903.3 (Y/Yw) для очень темных цветов (Y/Yw Ј 0.008856)

Yw является Y координатой цвета для белого эталона, другими словами того белого, к которому глаз адаптируется. Для большинства целей стандартный источник света типа D65 используется как эталон белого.

МКО рекомендовал однородное, 3-х мерное пространство цвета, включающее и UCS, и этот параметр светлоты, названное МКО 1976 (L* u* v*) пространством цвета. Показанное на рисунке 31 и на иллюстрации 30, оно обычно упоминается как CIELUV и может считаться однородной версией МКО 1931 XYZ пространства.

Формулы:

u* = 13 L* (u' - u'w)


v* = 13 L* (v' - v'w)

Где u'w и v'w

- UCS координаты выбранного эталона белого. Эти формулы соответствуют приведению начала графика UCS к белой точке и маштабированию относительных координат цветности через светлоту так, что геометрическое расстояние между двумя цветами сокращается, поскольку они делаются более темными. Это учитывает тот факт, что темные цвета выглядят более одинаково, чем светлые цвета, даже когда цветности те же самые. Результирующее пространство цвета, следовательно, формирует конусообразное сплошное тело. Черный, при L* = 0, таким образом единственный цвет в верхушке этого конуса.

CIELUV пространство могло бы также рассматриваться как набор масштабированных UCS графиков, как показывает Рисунок 31.

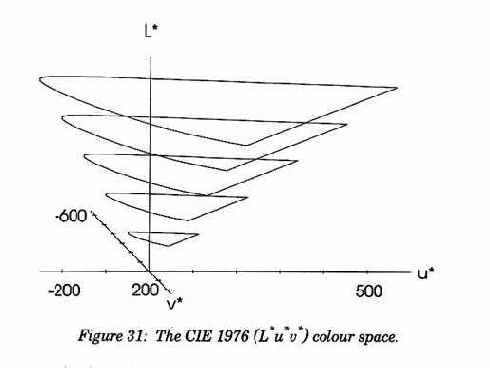

Рисунок 31: МКО 1976 (L * u * v *) цветовое пространство.

Поскольку спектральные цвета формируют круг вокруг начала координат, возможно определить угол оттенка huv, который определяет оттенок с единственным численным значением. Положительная u* ось определяется, чтобы иметь 0°, и углы измеряются против часовой стрелки.

huv = arctan(v*/u*)

Преимущество этого состоит в том, что оттенок есть легко представляемое понятие. Цвета радуги располагаются в круге. Расстояние от ахроматической L* оси может затем использоваться как критерий цветности или насыщенности:

C*uv = (u*2+v*2)1/2

Светлота, цветность и угол оттенка определяют альтернативу - полярную форму CIELUV, показанную на рисунке 32. Ее проще использовать для смешивания цветов, чем не полярную форму CIELUV.

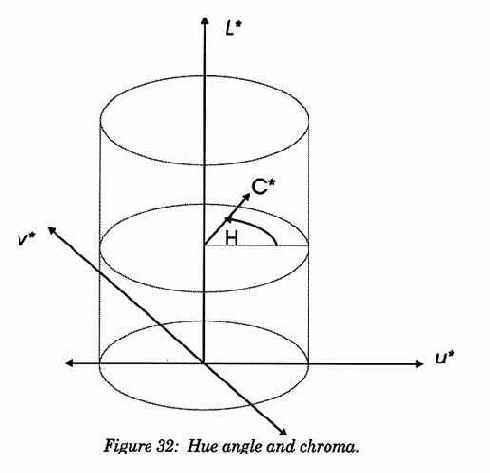

Рисунок 32: угол Оттенка и цветность

Насыщенность рассчитана из:

S* = C*/L*

Рисунок 33 показывает плоскости постоянной цветности и постоянной насыщенности в LCH пространстве МКО. Цветность, ясно видно, не зависит от светлоты.

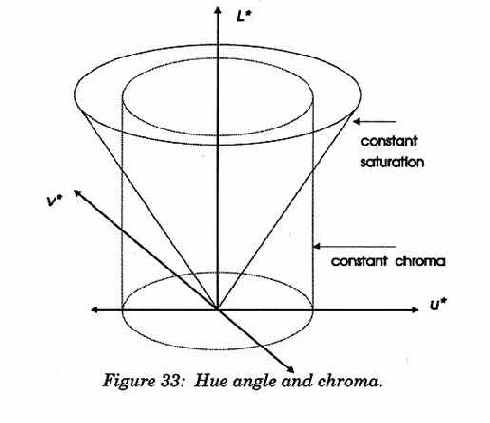

Рисунок 33: угол Оттенка и цветность.

Модель CIELUV, из-за большей воспринимаемой однородности, чем другие модели, используется в телевизионной и кинопромышленности и находит увеличивающееся использование в компьютерной графике.


Она вообще используется для излучающих цветов типа источников света или мониторов компьютера. Соответствие PHIGS и PHIGS PLUS реализациям требуется, чтобы поддержать эту модель.

4.3.3 1976 CIELAB

Альтернативная цветовая модель рекомендуется МКО для отражающих цветов, типа красок или окрашенных тканей. Она оптимизирована для определения количества цветового различия между двумя образцами почти идентичных цветов, как например между двумя пакетами красителя, и получения подобных численных результатов с другими существующими формулами цветового различия. Светлота, параметр тот же самый L*, как в CIELUV, но есть два других:

a* = 500 [ (X/Xw)1/3 ­ (Y/Yw)1/3

]

b* = 500 [ (Y/Yw)1/3 ­ (Z/Zw)1/3 ]

Из-за кубических корней в этих уравнениях нет цветового графика для CIELAB. Прямые линии в МКО 1931 двухмерном пространстве XY остаются прямыми в UCS, но не прямые в графике цветности, основанном на CIELAB. Он следовательно не представляет аддитивное смешивание.

Начиная с 1976, более сложные не Евклидовы формулы были изобретены для цветового различия в CIELAB, которые дополняют изменяющиеся веса светлоты, угла оттенка и цветности, в зависимости от области цветового пространства, в котором образцы находятся. Эти формулы используются в высокоточных индустриальных применениях

Так как отражающие цвета определяют или измеряют, используемый источник света также должен быть заявлен. Вообще, D65 используется, если нет какой-нибудь специальной причины выбрать другой источник света. И CIELUV и CIELAB принимают, что источник света, или эталон белого, находится близко к естественному дневному свету.

CIELAB имеет полярную форму по имени L* C*ab hab, подстрочные

индексы используются, чтобы различить ее с

полярной формой CIELUV. Формулы идентичны.

CIELAB иногда встречается в спецификации цветовых принтеров. Используя данный эталонный источник света, просто преобразовать эти значения к XYZ или LUV. Вторая редакция Метафайла Компьютерной Графики (ISO/IEC 8632: 1992) разрешает, чтобы цвета были определены или в CIELUV или в CIELAB.Архитектура стандарта открытого документа (ISO стандарт) для составных документов использует CIELAB для цветовой спецификации, которая определяет стандарт на обработку изображения и обмен(IPI).
